起動機不工作故障診斷流程

車型：雪弗蘭科魯茲1.6AT

診斷流程：

一、車輪擋塊、車外三件套、車內三件套、尾氣抽排安裝，油液液位檢查，蓄電池電壓檢查。

二、上車檢查換擋桿是否在“P”或者“N”，若不在，調整至相應位置，否則也會造成起動機無法工作。

三、打開點火開關至ON位置，檢查發動機故障指示燈（黃色）是否點亮，正常應點亮。



1）若不亮（此時發動機電腦ECM電源電路出現故障），應檢查相關電路

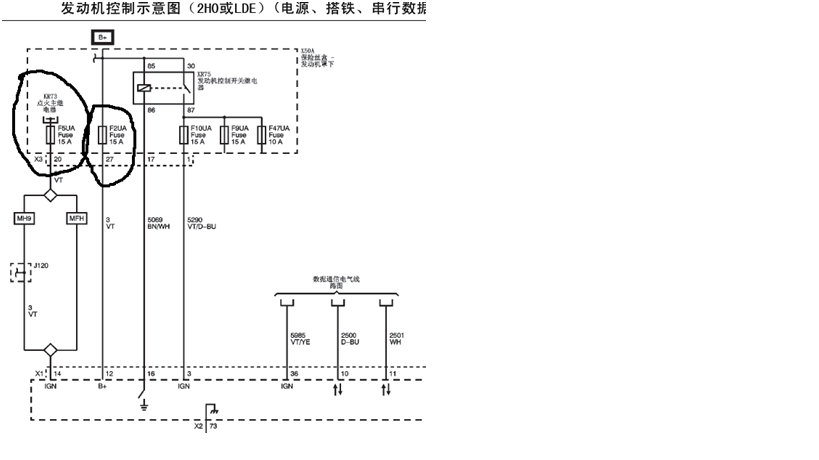

此時檢查F2UA保險絲是否正常

F5UA保險絲是否正常

若F5UA保險絲沒有電壓（點火開關位于

ON位置時有電），檢查KR73點火繼電器



是否正常，做繼電器實驗判斷。

維修手冊9-27

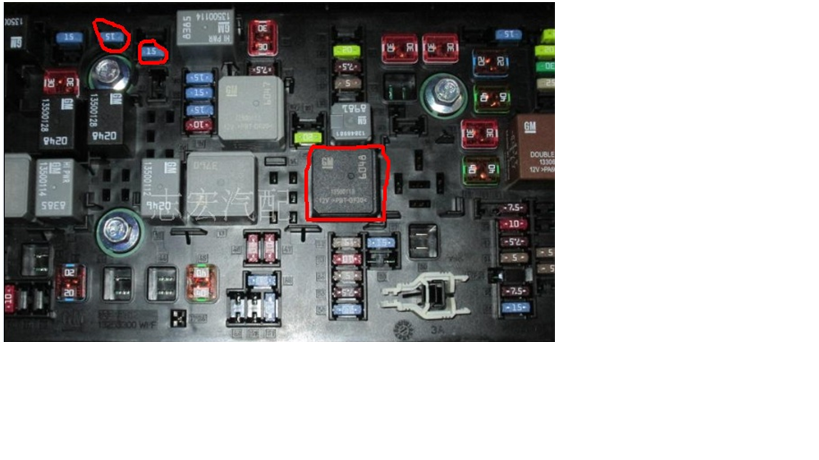

繼電器盒（F2UA、F5UA、KR73位置）

2）若打開點火開關時，故障指示燈點亮，起動機還是不工作

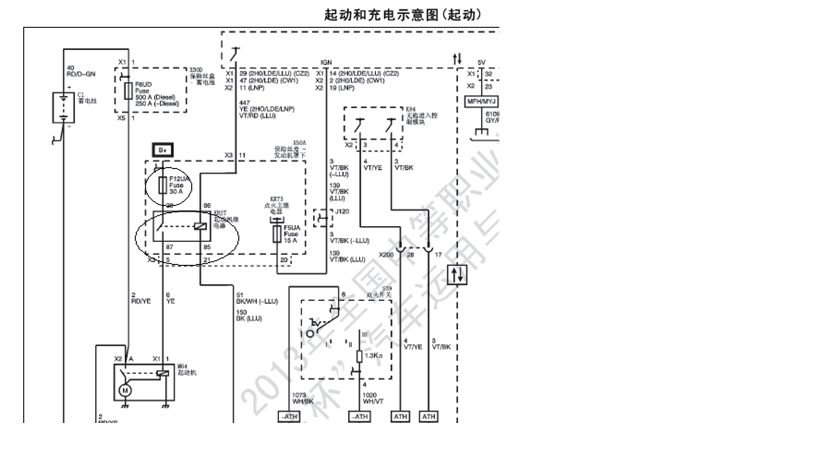

此時應檢查起動機電路，F12UA保險絲，KR27起動機繼電器

維修手冊9-367



繼電器位置（F12UA，KR27位置）
